Savybės ir privalumai

TIPBV dvigubo poslinkio drugelio vožtuvas yra tvirtas ir patikimas, elastingas, dvigubo poslinkio vožtuvas, sukurtas didelio našumo vandens valymo įrenginiuose, vamzdynuose, siurblinėse ir pramoninėse patalpose. Šis aukštos specifikacijos vožtuvas sukurtas taip, kad tarnautų su suvirintu uždengtu korpuso lizdu, naujovišku sausu velenu ir lydymosi epoksidine danga.

Visiškai atitinka AWWA standartą C504:

Visi TIPBV dvigubi ekscentriniai drugelių vožtuvai atitinka AWWA C504 ir yra skirti ilgai tarnauti, nereikalaujant dėmesio ar priežiūros. Nerūdijančio plieno velenai yra atsparūs korozijai. „Chevro n V“{1}}tipo sandarikliai naudojami tam, kad tarnautų visą vožtuvo tarnavimo laiką be reguliavimo.

Mažas sukimo momentas:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Lauke keičiama guminė sėdynė:

Specialiai sukomponuota Buna N sėdynė 360 laipsnių kampu prisitvirtina prie nerūdijančio plieno sferinio disko krašto. Unikalus griovelių{1}}sėdynės dizainas kartu su plačiu, sferinės formos sėdimojo disko briauna užtikrina didesnę disko uždarymo toleranciją (iki 1 laipsnio nuo centro uždarytoje padėtyje be nuotėkio). Sėdynė yra mechaniškai pritvirtinta prie korpuso be metalinių detalių, naudojant epoksidinį mišinį, kuris užtikrina, kad sėdynė atitiktų tikslią disko spindulį esant vienodam kontaktiniam slėgiui. Jis yra visiškai reguliuojamas lauke ir keičiamas.

Lengva priežiūra:

Dvigubo poslinkio konstrukcija reikalauja nuo nulio iki minimalios priežiūros. Guolių dangtelis leidžia vartotojui nuimti sliekinę pavarą nedžiovindamas dujotiekio e. Tarpiklių keitimo ar remonto atveju tai galima atlikti vietoje, naudojant įprastus įrankius, nereikalaujant epoksidinių įpurškimų ar specializuoto techniko.

Struktūra ir privalumai

Dizaino standartas

Vožtuvo dizainas:

EN593 / AWWA C504

Akis į akį:

EN558-1 / ANSI B16.10

Galinis flanšo jungtis:

EN1092/ANSI B16.47/ANSI B16.5

Viršutinė flanšo jungtis:

ISO 5211

Tipas		Minkšto sandarinimo ekscentrinis drugelio vožtuvas			AWWAC504 drugelio vožtuvas
Nominalus skersmuo (DN / colis)		600-3000	100-2600	100-1200	3"-72"
Nominalus slėgis (PN / PSI)		0.6	1 0	1.6	150 PSI
Bandomasis slėgis	Sandarinimas	0.66	11	1.76	165 PSI
	Lukštas	0.9	1 5	2.4	225 PSI
Darbinė temperatūra ( laipsnis )		-10-80			-10-80
Tinkama laikmena		Gėlas vanduo, kanalizacija, jūros vanduo ir kt.

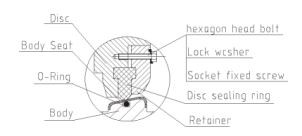

Sandarinimo struktūra ir savybės

Techninė specifikacija

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Pagrindinės dalių medžiagos

ne,	vardas	Medžiaga
	Įvorė	ZCuZn38Mn2Pb2, F4 atraminis plienas
2	Apatinė dalis	304 416 420 431
3	Diskas	QT450-10 A536 65-45-12
4	Kūginis kaištis	304 416 420 431
5	Top sha代	304 416 420 431
6	kūnas	HT200 A126ClassB QT450-10 A536 65-45-12
7	Pakavimas	NBR EPDM
8	Laikiklis	QT450-10 A536 65-45-12 Q235-A Gr33
9	Disko sandarinimo žiedas	NBR EPDM
10	Korpuso plieninis žiedas	316
11	Sandarinimo žiedas	NBR EPDM

Kūnas

Pagaminta iš labai stiprių medžiagų, mažai deformuota, pritaikyta prie blogų darbo sąlygų.

B: korpuso sandarinimo žiedas

Nerūdijančio plieno sandarinimo žiedas, integruotas valcavimas ant korpuso, didelis tikslumas, atsparus dilimui-, ilgas tarnavimo laikas.

C: disko sandarinimo žiedas:

T tipo sandarinimo guminis žiedas, integruota liejimo forma, didelio tikslumo, pasiekiamas dvipusis tarpiklis.

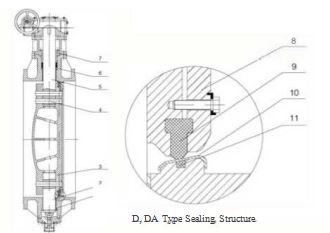

D, DA tipo sandarinimo konstrukcija

E: kūginis kaištis

Didelis tikslumas, efektyviai sujunkite veleną su disku

F: Smeigtukas-Sandarinimo žiedas

Patikimai pritvirtinkite kūginį kaištį, kad nenukristų,

G: sandarinimo riebokšlis

Pasiekite viršutinę veleno fiksuotą padėtį ir pritvirtinkite sandarinimo žiedą.

H: O-žiedas

Multiplex.{0}}Žiedai gali užkirsti kelią stiebo galo nutekėjimui.

Aš: Bushing

Pagaminta iš tepalo ir mažo trinties koeficiento medžiagos, atraminis velenas ir sumažina sukimosi momentą.

J: velenas

Didelio stiprumo nerūdijančio plieno velenas gali efektyviai tiekti sukimo momentą.

K: Dėvi poveržlę

Neleiskite nusidėvėti įtvaro žiedui ir veleno pečiai, sumažinkite sukimosi momentą ir užtikrinkite, kad velenas būtų teisingoje padėtyje.

L: O-Žiedas

Veiksmingai apsaugokite nuo nutekėjimo ant galo.

M: Apatinis dangtelis

Per atraminį įtvaro žiedą apsaugokite diską nuo kritimo ir užtikrinkite sandarumą.

N: Įtvaro žiedas

Užtikrinkite, kad velenas būtų teisingoje padėtyje.

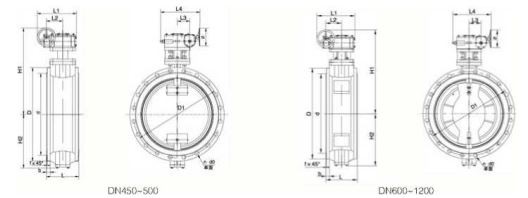

Bendri matmenys ir svoriai

PN10 (vienetas: mm, kg)

DN	Pavarų operatorius	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Svoris
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

PN10 (vienetas: mm, kg)

DN	Pavarų operatorius	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Svoris
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Bendri matmenys ir svoriai

PN6 / PN10 (vienetas: mm, kg)

Slėgis	DN	Pavarų operatorius	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Svoris
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

Pagrindinės AWWA C504 drugelio vožtuvo dalių medžiagos

NE.	VARDAS	KIEKIS	MEDŽIAGA	PASTABA
1	Spyruoklinis tarpiklis	8	304
2	Šešiakampis varžtas	8	304
3	Apatinis dangtelis	1	ASTMA536
4	Apatinis dangčio sandariklis	1	EPDM	NBR
5	Bisect žiedas	1	304
6	Apatinė įvorė	1	316 plius TEFLONAS
7	kūnas	1	ASTMA536
8	Kūno sandariklis	1	EPDM	NBR
9	Korpuso sandarinimo plieninis žiedas	1	316L
10	Disko sandariklis	1	EPDM	NBR
11	Šešiakampis varžtas	40	304
12	Išorinis skirtuko tarpiklis	1	304
13	Vidinis šešiakampis plokščio galo priveržimo varžtas	20	304
14	Diskas	1	ASTMA536
15	Apatinis velenas	1	SS304
16	Viršutinė velenas	1	SS304
17	Rper galo varžtas	3	SS304
18	Smeigtukas	3	304

2.	VARDAS	KIEKIS	MEDŽIAGA
19	Slėgio žiedas	1	304
20	Viršutinė įvorė	1	316 plius TEFLONAS
21	Pakavimo žiedas	1	304
22	O-žiedas	4	EPDM (NBR)
23	Pakavimo liauka	1	ASTMA536
24	Šešiakampė veržlė	2	304
25	Dvigubo galo smeigės	2	304
26	Ryšio palaikymas	1	ASTMA536
27	Bendras plokščias raktas	2	45
28	Etiketė	1	H62
29	Etiketė Kniedė	4	304
30	Šešiakampis varžtas	8	304
31	Šešiakampė veržlė	8	304
32	Spyruoklinis tarpiklis	8	304
33	Kūginio kaiščio tarpiklis	3	304
34	Šešiakampė veržlė	3	304
35	Spyruoklinis tarpiklis	3	304
