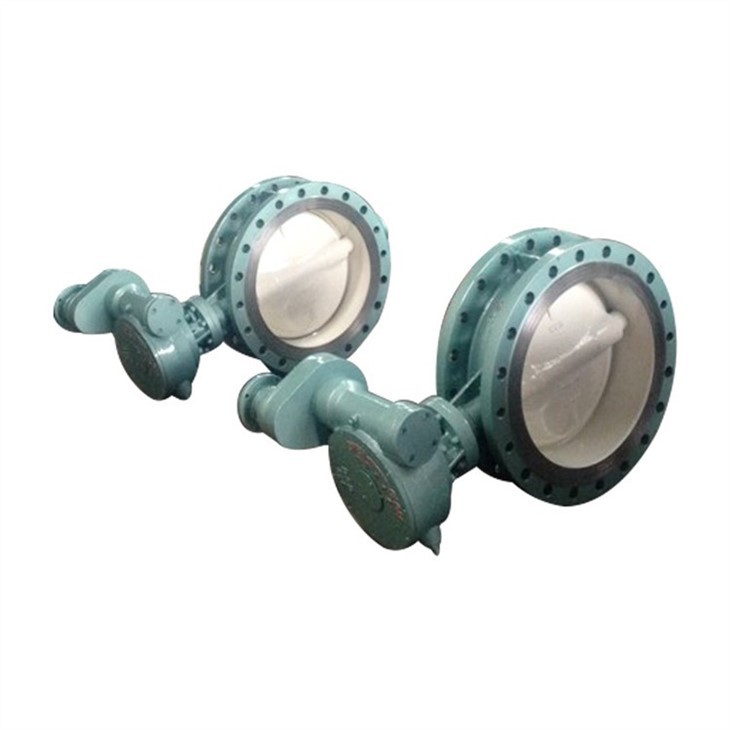

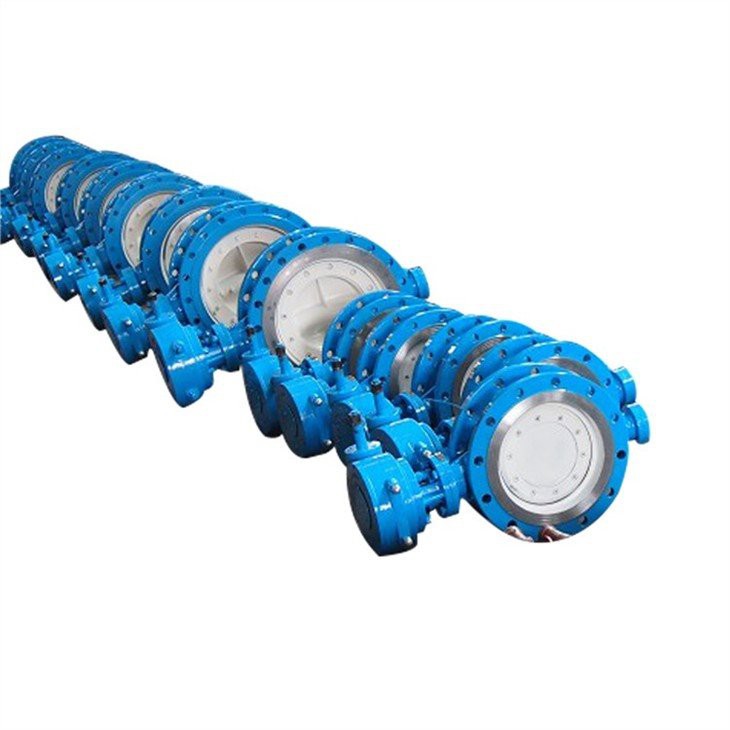

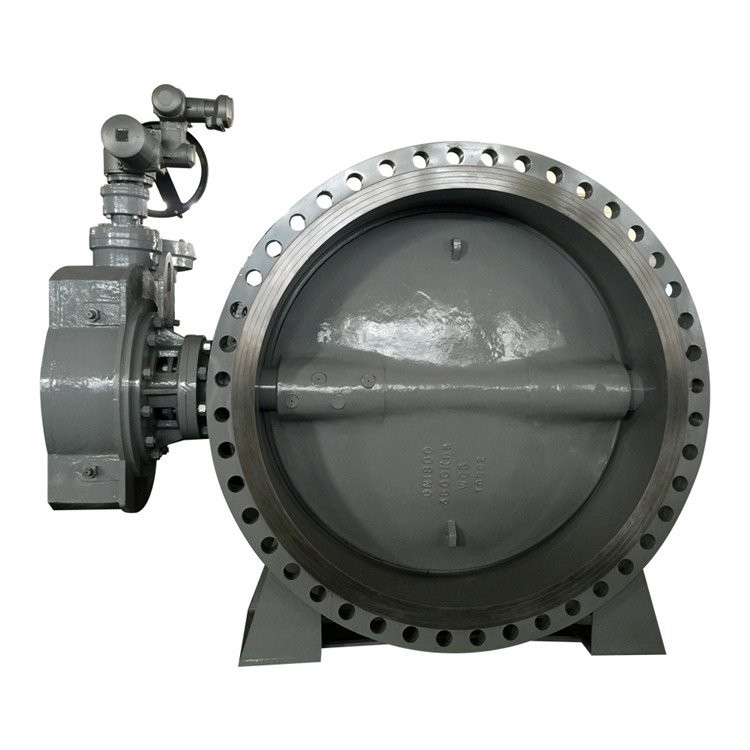

Trigubas poslinkio EPDM drugelio vožtuvas

Jo konstrukcinis bruožas yra tai, kad nors dvigubo ekscentrinio vožtuvo koto ašies padėtis yra ekscentrinė, drugelio plokštės sandarinimo paviršiaus kūginė ašis yra iškreipta į korpuso cilindro ašį, tai yra, po trečiosios ekscentrikos, drugelio plokštės sandarinimo dalis yra ne Be to, tai yra tikras apskritimas, bet elipsė, todėl sandarinimo paviršiaus forma yra asimetriška, viena pusė pasvirusi į kūno vidurio liniją, o kita pusė lygiagreti kūno vidurinei linijai. Didžiausia trigubo ekscentrinio EPDM sandariklio savybė yra ta, kad jis iš esmės keičia sandarinimo struktūrą, padėties sandarinimą, bet ir sukimo sandarinimą, remdamasis vožtuvo sėdynės elastine deformacija ir vožtuvo sėdynės kontaktiniu paviršiaus slėgiu, kad pasiektų sandarinimo efektą. Jis turi paprastą struktūrą ir lengvą priežiūrą. Lengvas montavimas, be nuotėkio ir kitos funkcijos.

1. Drugelio plokštė priima supaprastintą struktūrą, o vidutinis srauto atsparumo koeficientas yra mažas

2. Vožtuvo plokštės sandarinimo paviršiuje yra EPDM medžiaga, kurią nėra lengva korozuoti ir kuri turi gerą sandarinimo savybę.

3. Sandarinimo konstrukcija priima trijų ekscentrinių kietojo sandarinimo struktūrą, būtent: radialinę ekscentriką, ašinę ekscentriką ir kampinę ekscentriką. Tai sumažina trintį atidarius ar uždarant vožtuvą, užtikrinant, kad vožtuvas lanksčiai atsidarytų ir užsidarytų, o kuo sandariau vožtuvas uždarytas, tuo sandaresnis yra sandariklis. Atidarius vožtuvą, sandarinimo paviršius greitai atleidžiamas, sumažinant susidėvėjimą ir prailginant tarnavimo laiką.

4. Kadangi EPDM yra lankstus, jį galima greitai nuimti, veikimo sukimo momentas yra mažas, jis yra rankiniu būdu valdomas, lankstus, patogus ir taupantis energiją.

· Dizainas: API 609

· Akis į veidą: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flanšo galas: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Užpakalinio suvirinimo galas: ASME B16.25

· Testas: API598

· Priešgaisrinė: API607 / API6FA

· Dydis: 2 ”~ 80” (DN50 ~ DN2000)

· Klasė: 150LB / PN6 ~ PN25

· Jungtis: Dvigubas flanšas / užpakalinis suvirinimas / antgalis / plokštelė

· Veikimas: sliekinė pavara / pneumatinė pavara / elektrinė pavara

· Temperatūra: -100 ~ 180 ℃

· Naudojimas: jūros vanduo / vandens tiekimo tarnyba / cheminis / komunalinis vanduo

· Kėbulo&stiprintuvas; Diskas: Anglinis plienas (WCB, LCB)

· Nerūdijantis plienas (CF8, CF8M, CF3, CF3M) /

· Dvipusis nerūdijantis plienas (4A, 5A, 6A) /

· Hastelloy lydinys (N-12MV, CW-12MW, CW-2M) /

· „Inconel“ lydinys (CY-40, CW-6MC) /

· „Monel“ lydinys (M35-1) /

· Aliuminio bronzos lydinys (C95400, C95500, C95800, AB2C)

· Stiebas: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Minkštas sandarinimas (PTFE, RPTFE, EPDM)

· Kėbulo sėdynė: 13Cr danga / SS304 danga / SS316 danga / STL danga
