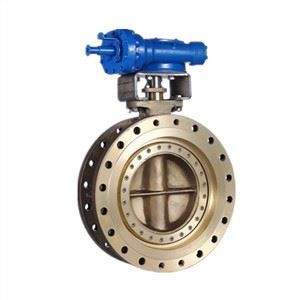

Penki ekscentriniai veido sandarinimo vožtuvai

Nuimama ir integruota suklastota vožtuvo sėdynė, keičiamo integruoto peteliškės plokštės sandariklio žiedo konstrukcija neprivers visos mašinos pranešti apie mokesčius dėl sandariklio susidėvėjimo problemų; visą mašiną galima visiškai išardyti ir surinkti vietoje, tai yra, kiekvienas priedas gali būti vietoje. Priežiūra ir pakeitimas gali sumažinti ilgalaikio gaminio naudojimo kainą. Daugiacentris dizainas daro sandarinimo paviršių be trinties, šiluminį plėtimąsi ir susitraukimai yra tolygesni, o taikymo sritis yra platesnė.

Dizaino funkcija +

Atsižvelgdami į skirtingų darbo sąlygų poreikius, mes sukūrėme penkiakampį ekscentrinį metalą į metalą dvikryptį sklendės vožtuvą, pagrįstą trigubu ekscentriškumu.

Keturių ekscentrinių sklendžių vožtuvas su keturiomis ekscentrinėmis konstrukcijomis;

Pirmasis yra ekscentriškas; tikrojo apskritimo centras yra ekscentrinis, o kiekvienas sandarinimo žiedo liestinė, statmena kanalo vidurio linijai, yra tikrasis apskritimas, o kiekvieno briaunos centras yra ekscentrinis kanalo vidurinei linijai.

Antrasis yra ekscentriškas; velenas yra ekscentrinis, sandarinimo paviršius dedamas ant vožtuvo koto šono, o sandarinimo paviršius yra ekscentrinis vožtuvo koto atžvilgiu,

Trečiasis yra ekscentriškas; skersmuo yra ekscentriškas, vožtuvo kotas yra vienoje vožtuvo kanalo vidurio linijos pusėje, o vožtuvo kotas - ekscentriškas kanalo viduriui.

Ketvirtasis ekscentrikas, elipsinio kūgio viršuje yra ekscentriškas, o tobulo apskrito sandarinimo žiedo apskritimo linija yra išplėsta, kad susidarytų elipsinis kūgis, o elipsinio kūgio viršus yra ekscentriškas kanalo viduriui.

Penktasis ekscentriškumas; Iš ovalo apskritimo, teigiamo apskritimo sandarinimo žiedas, keturvietis poslinkis išilginto kūgio kampine dalimi.

Dizaino standartas +

· Dizainas: API 609

· Akis į veidą: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flanšo galas: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Užpakalinio suvirinimo galas: ASME B16.25

· Testas: API598

· Priešgaisrinė: API607 / API6FA

Techninė specifikacija +

· Dydis: 2 ”~ 104” (DN50 ~ DN2600)

· Klasė: 150LB ~ 2500LB / PN6 ~ PN420

· Jungtis: Dvigubas flanšas / užpakalinis suvirinimas / antgalis / plokštelė

· Veikimas: sliekinė pavara / pneumatinė pavara / elektrinė pavara

· Temperatūra: -196 ~ 900 ℃

· Naudojimas: tiesioginis šildymas / geležies ir plieno lydymas / SGD / elektrinės / kristalinės dalelės / milteliai / gleivės ir kitos įvairios darbo sąlygos

Medžiagos variantas +

· Kėbulo&stiprintuvas; Diskas: Anglinis plienas (WCB, LCB)

· Nerūdijantis plienas (CF8, CF8M, CF3, CF3M) /

· Dvipusis nerūdijantis plienas (4A, 5A, 6A) /

· Hastelloy lydinys (N-12MV, CW-12MW, CW-2M) /

· „Inconel“ lydinys (CY-40, CW-6MC) /

· „Monel“ lydinys (M35-1) /

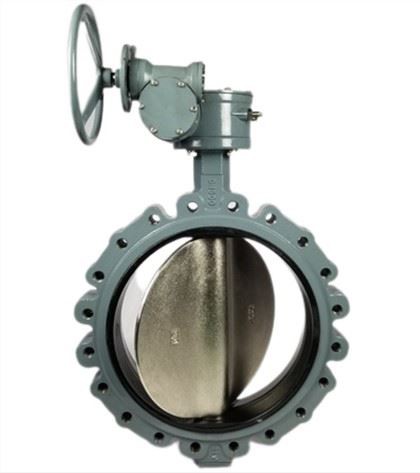

· Aliuminio bronzos lydinys (C95400, C95500, C95800, AB2C)

· Stiebas: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Disko sandarinimas: / F304+ azotavimas / F304+STL / F316+ azotavimas / F316+STL

· Kėbulo sėdynė: / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+STL

Taikymas +

Gleivės su granuliuotu skysčiu.

Kietieji milteliai.

Kristalizacijos skystis.

Skystas aukštos temperatūros skirtumo kietinamasis skystis.

Pluošto dydis.

Aukšta temperatūra ištirpdo druską.

Dvikryptis šildymo tinklo sklendė.

Kriogeninis, SGD sklendės vožtuvas.

Aukšto slėgio vožtuvas 2500lb.

Aukštos temperatūros 1100 ℃ sklendė.

Sprogimui atsparus, ugniai atsparus ir antistatinis sklendė.

Specialios konstrukcijos sklendės vožtuvas šilumai išsaugoti ir išvalyti
