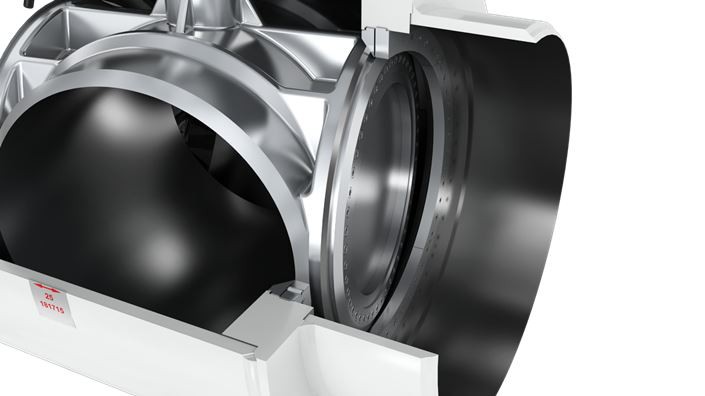

Aukštos temperatūros rutulinis vožtuvas, kaip komponentas, naudojamas dujotiekio sistemos įjungimo ir išjungimo bei srauto valdymui realizuoti, buvo plačiai naudojamas daugelyje sričių, tokių kaip nafta, chemijos pramonė, metalurgija, hidroenergija ir kt. „New lotoke“ sukurtas be trinties ekscentrinis metalo ir metalo sandariklio dizainas. Rutulys ir sandarinimo žiedas yra specialiai sukietėję ir pagaminti iš patentuotų aukštos temperatūros lydinių medžiagų. Jie tinka esant aukštai temperatūrai, aukštam slėgiui, atsparumui korozijai ir juose yra kietųjų dalelių, srutų, pluošto ir kt. Greitai pašalinami įvairūs priemaišų skysčiai. Atsparumas temperatūrai yra 850 laipsnių, nulinis nuotėkis ir atsparumas slėgiui 42MPa. Jis plačiai naudojamas kosminėje erdvėje ir karo pramonėje bei mokslo tyrimų institutuose, tokiuose kaip Kinijos mokslų akademija.

Dizaino funkcija +

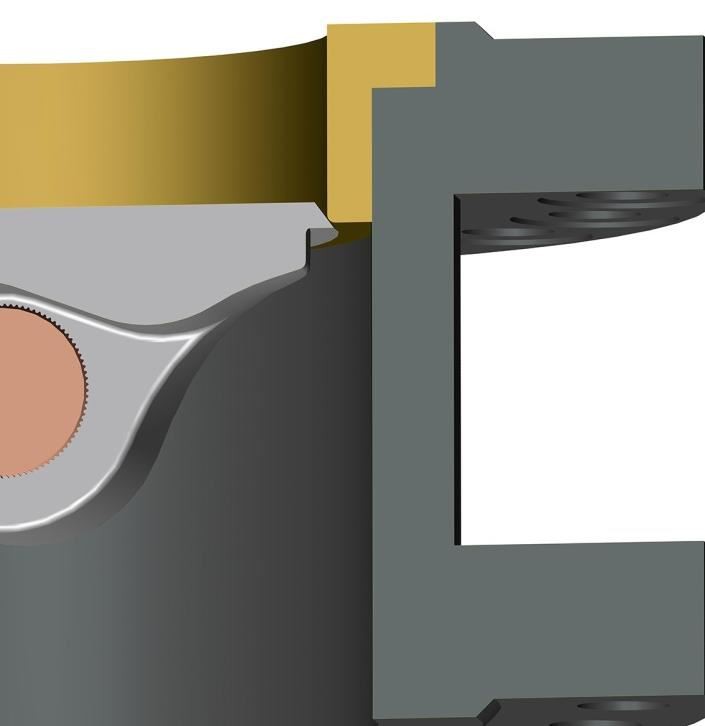

1. Vožtuvo lizdas, vožtuvo kotas ir korpuso dangtis yra užplombuoti patentuota konstrukcija be spyruoklės, kad būtų išvengta spyruoklės gedimo ir užstrigimo bei vidinio nuotėkio.

image002_

2. Rutulinis sandarinimo žiedas ir vožtuvo lizdo žiedas turi keičiamą metalų-metalų konstrukciją, kad būtų išvengta trumpo minkštųjų sandarinimo medžiagų naudojimo laiko.

3. Rutulinis sandarinimo žiedas ir vožtuvo lizdo žiedas suprojektuoti su daugybe ekscentriškumo ir be trinties, o sandarinimo paviršius yra sukietėjęs, kad būtų išvengta sandarinimo paviršiaus praradimo dėl sferinio paviršiaus trinties.

4. Anti-dalelių dizainas

5. Ugniai atsparus ir antistatinis dizainas

6. Su jungiklio indikatoriumi ir fiksavimo įtaisu

7. Vožtuvo koto anti-skraidymo konstrukcija Stiebo prailginimo ir šilumos kriauklės konstrukcija

Dizaino standartas +

Projektavimo standartai: Atitinka API6D, API16.34

Veidas į veidą: Atitinka API6D, ASME B16.10

Flanšo galas: ASME B16.5 / EN1092-1 / GOST 12815 / MSS-SP44

Gaisro bandymas: Atitinka API607, API6FA

Stiprumo ir sandarumo bandymo standartai: Atitinka API598, API6D, BS6364

Techninė specifikacija +

· Dydis: 3 ”~ 24” (DN80 ~ DN600)

· Klasė: 150LB ~ 2500LB / PN6 ~ PN420

· Jungtis: flanšo / užpakalinio suvirinimo ·

· Veikimas: sliekinė pavara / pneumatinė pavara / elektrinė pavara

· Temperatūra: 1000 ℃

Medžiagos variantas +

· Kūno&stiprintuvas; Kamuolys: CF8C, F304H, Inconel lydinys, Hastelloy lydinys

· Stiebas: XM-19 ， Inconel lydinys ， Hastelloy lydinys

· Disko sandarinimas: CF8C, F304H + STL ， Inconel lydinys ， Hastelloy lydinys

· Kėbulo sėdynė: F304H + STL, Inconel lydinys ，
