Naujas Lotoke kaltinio plieno rutulinių vožtuvų katalogas
RUTULINIO VOŽTUVO KONSTRUKCIJA
Rutuliniai vožtuvai plačiai naudojami naftos perdirbimo, chemijos, popieriaus gamybos, farmacijos, maisto, vandens energijos, komunalinių, plieno ir kitose pramonės šakose. Tarp jų sierai{0}}atsparūs rutuliniai vožtuvai yra ypač tinkami tolimojo-atstumo dujotiekiams, per kuriuos perduodamos didelės-korozijos gamtinės dujos su sieros vandenilio terpe ir daugybe priemaišų.
VISIŠKAS SUMAŽINTI SKULŽĮ
Siekdami patenkinti skirtingus klientų poreikius, siūlome dviejų serijų rutulinius vožtuvus, pilnos angos ir sumažintos angos rutulinius vožtuvus. Vidinis rutulinių vožtuvų kanalo skersmuo atitinka vidinį vamzdyno skersmenį, o tai gali ne tik sumažinti skysčio pasipriešinimą, bet ir palengvinti vamzdyno valymą.
Rutulinių vožtuvų su kakleliu atsparumas skysčiams yra daug mažesnis nei to paties kalibro rutulinio vožtuvo, o jo svoris yra 30 procentų lengvesnis nei tokio pat kalibro rutulinių vožtuvų. Dėl to jis gali veiksmingai sumažinti gamybos sąnaudas ir kainą ir yra gana plačiai naudojamas.

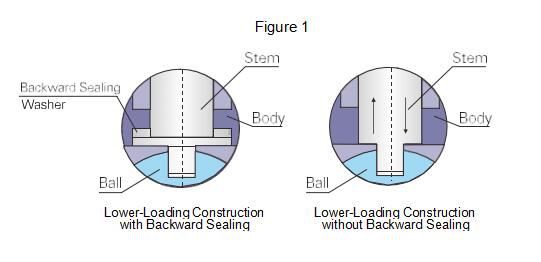

BL .OW - IŠ ATRODYMO SIEMENS Atsisiunčiamas kotas su apversta sandarinimo konstrukcija ir sandarinimo tarpine. The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1). |  |

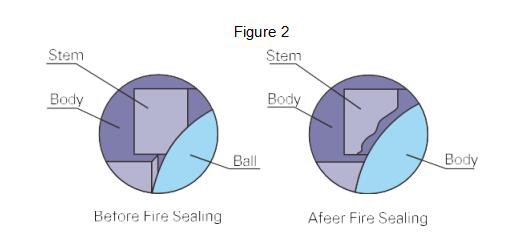

PRIEŠGAISRINĖ SĖDYNĖS SANTRAUKA According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2). |  |

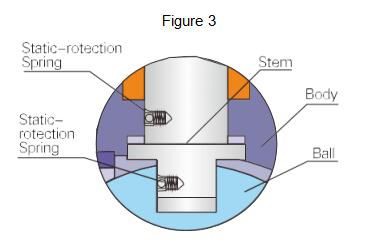

STATINĖ- APSAUGA KONSTRUKCIJA Rutulinis vožtuvas gali būti suprojektuotas kaip statinė{0}} apsauginė konstrukcija, jei reikia, t. y. montavimas laidžioji spyruoklė tarp rutulio korpuso ir stiebo arba tarp stiebo ir korpuso. Atsidarius statinei elektrai, vožtuvas gali būti nukreipiamas į vamzdynus, o po to įžeminamas per iš anksto -nustatytą statinį kanalą, kad būtų pašalinta statinė elektros energija. Konstrukcija skirta apsaugoti nuo statinio gaisro užsidegimo degioje terpėje, kuri gali sukelti sistemos saugumą. (Kaip parodyta 3 paveiksle) |  |

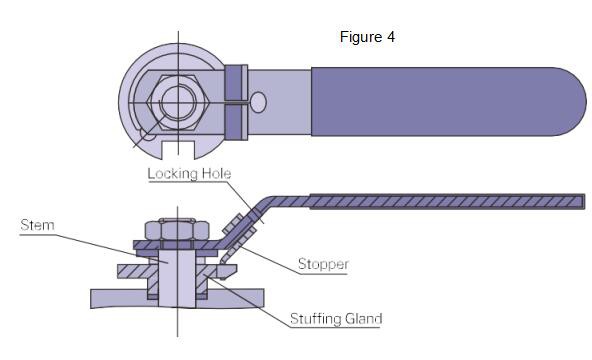

VIDINIS UŽRAKINIMO ĮTAIS Jei vožtuvai montuojami lauke, neleidžiantys netinkamai veikti, ne{0}}darbuotojai ir vožtuvai, kurių koto susidūrimas esant santykinai stipriai vibracijai lengvai sukelia netinkamą veikimą, fiksavimo anga gali būti nustatyta visiškai atidarytoje arba visiškai uždarytoje padėtyje. o prireikus galima panaudoti spyną apsaugos draudimui (4 pav.). |  |

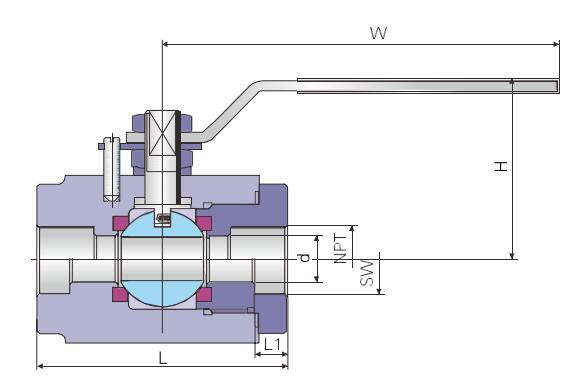

2 VNT KALSTOTI PLIENINIAI RUULULINIAI VOŽTUVAI 800L .B/1500L ,B
TAIKYMO SPECIFIKACIJOS 1. Design and manufacture conform to BS5351 MSS SP-118 2. Connection ends conform to: 1) Suvirinti galai atitinka ANSI B16.11 2) Varžtų galai atitinka ANSI B1.12.1 3) Suvirinti galai atitinka ANSI B16.25 3. Test and inspection conform to API598 4. Materials conform to ANSI/ASTM |  |
VOŽTUVO KŪNO SLĖGIO ĮVERTINIMAS 800 klasė, maks. 1920 psig @ 100 laipsnių F 1 500 klasė, maks. 3600 psig @ 100 laipsnių F |  |
2 Vnt. KALSTOTI PLIENINIAI RUULULINIAI VOŽTUVAI 800LB/1500LB
 | TAIKYMO SPECIFIKACIJOS 1. Projektavimas ir gamyba atitinka BS5351 MSS SP-118. 2 Jungties galai atitinka: 1). Suvirinti galai atitinka ANSI B16.11 2). Varžtų galai atitinka ANSI B1.12. 1 3). Suvirinti galai atitinka ANSI B16 25 3. Bandymas ir tikrinimas atitinka API598 4. Medžiagos atitinka ANSI/ASTM |
 | VOŽTUVO KŪNO SLĖGIO ĮVERTINIMAS 800 klasė, maks. 1920 psig @ 100 laipsnių F 1 500 klasė, maks. 3600 psig @ 100 laipsnių F |
3 VNT KALTO PLIENO RUULULINIAI VOŽTUVAI 2500LB
TAIKYMO SPECIFIKACIJOS 1. Projektavimas ir gamyba atitinka BS5351 MSS SP-118 2 Jungties galai atitinka: 1). Suvirinti galai atitinka ANSI B16.11 2). Varžtų galai atitinka ANSI B1.12. 1 3). Suvirinti galai atitinka ANSI B16. 25 3. Bandymas ir patikra atitinka API598 4. Medžiagos atitinka ANSI/ASTM |  |
VOŽTUVO KŪNO SLĖGIO ĮVERTINIMAS 2500 klasė, maks. 6000 psig @ 100 laipsnių F |  |

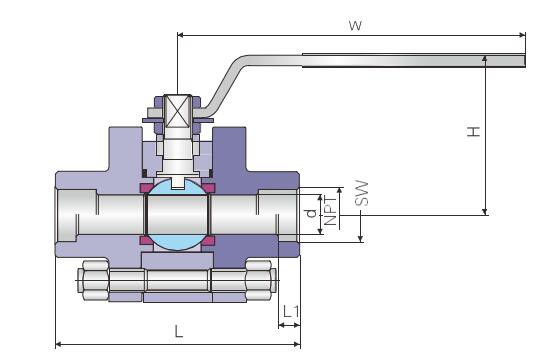

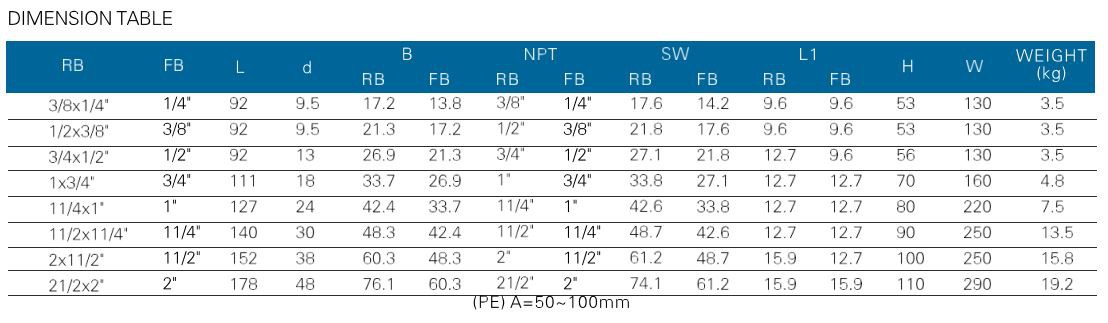

SU 100MM VAMZDŽIO GALAIS 3 VNT KALSTYTŲ PLIENINIŲ RUULULINIAI VOŽTUVAI 800LB -1500LB
 | TAIKYMO SPECIFIKACIJOS 1. Projektavimas ir gamyba atitinka BS5351 MSS SP-118 2 Jungties galai atitinka: 1). Suvirinti galai atitinka ANSI B16. 11 2). Varžtų galai atitinka ANSI B1.12.1 3). Suvirinti galai atitinka ANSI B16. 25 3. Bandymas ir tikrinimas atitinka API598 4. Medžiagos atitinka ANSI/ASTM |
 | VOŽTUVO KŪNO SLĖGIO ĮVERTINIMAS 800 klasė, maks. 1 920 psig @ 100 laipsnių F 1 500 klasė, maks. 3600 psig@100 F |
