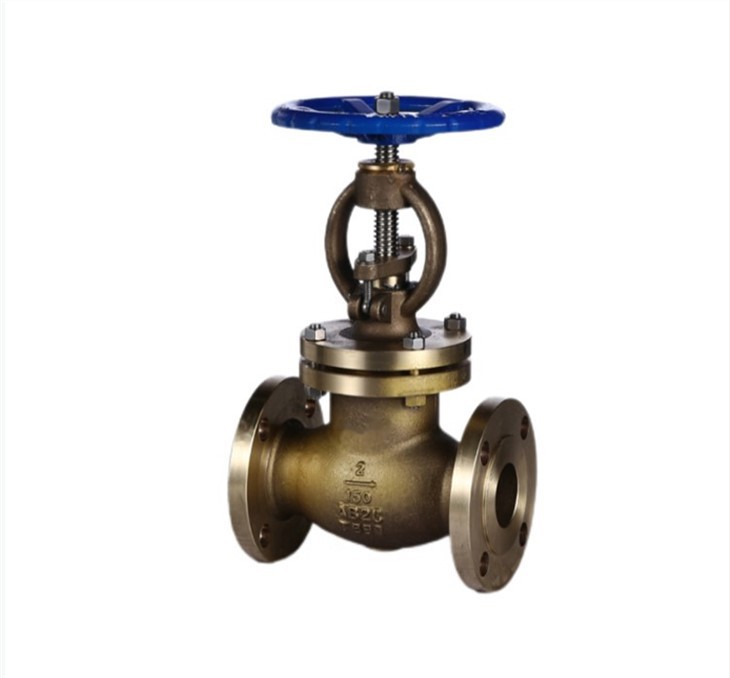

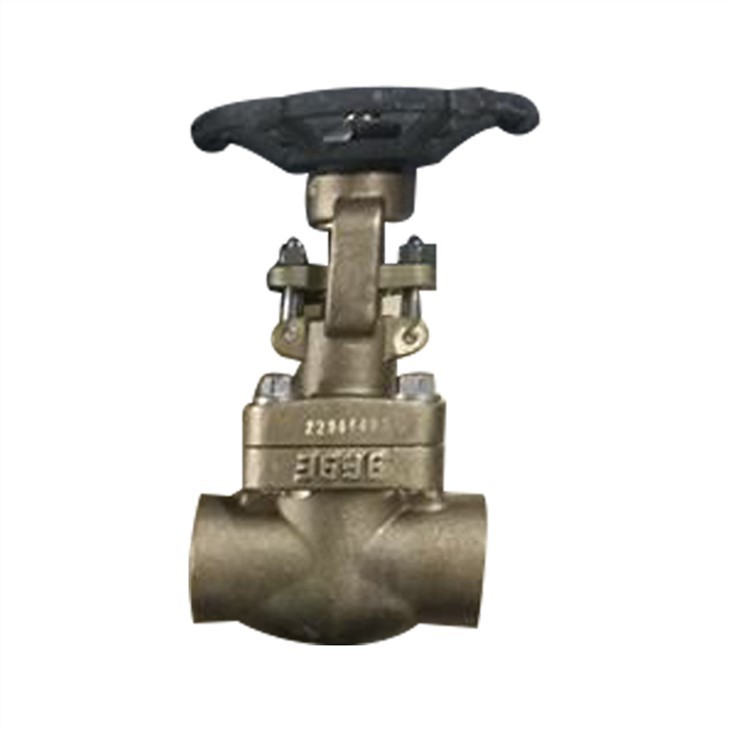

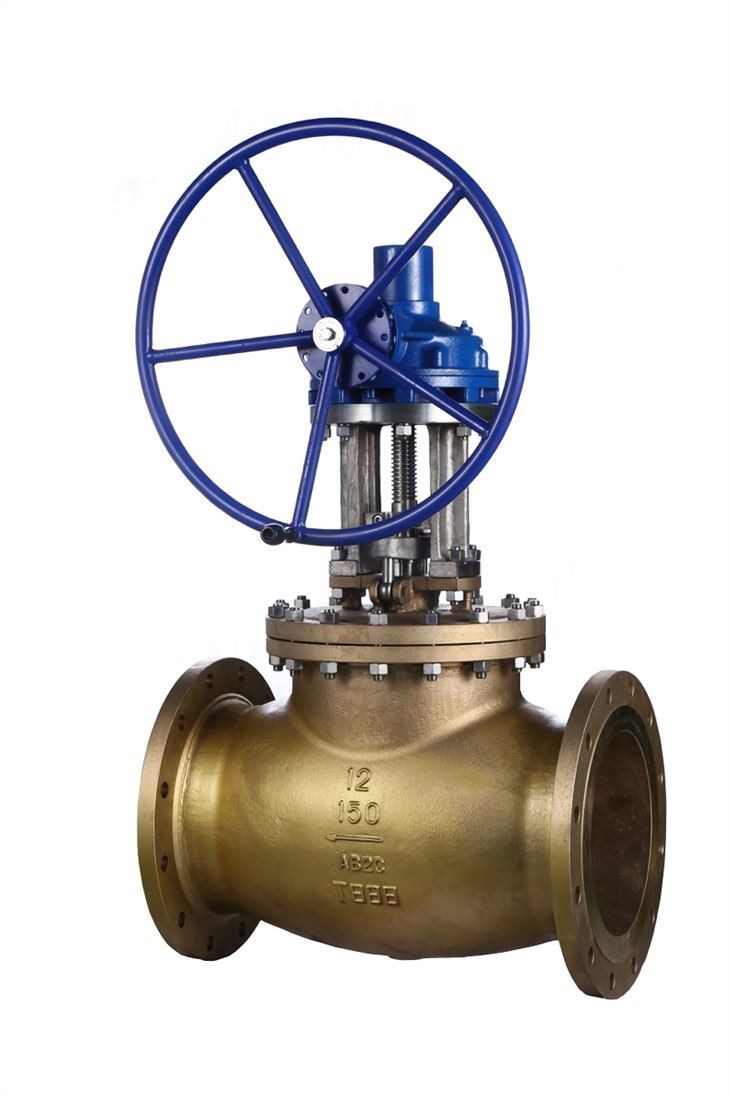

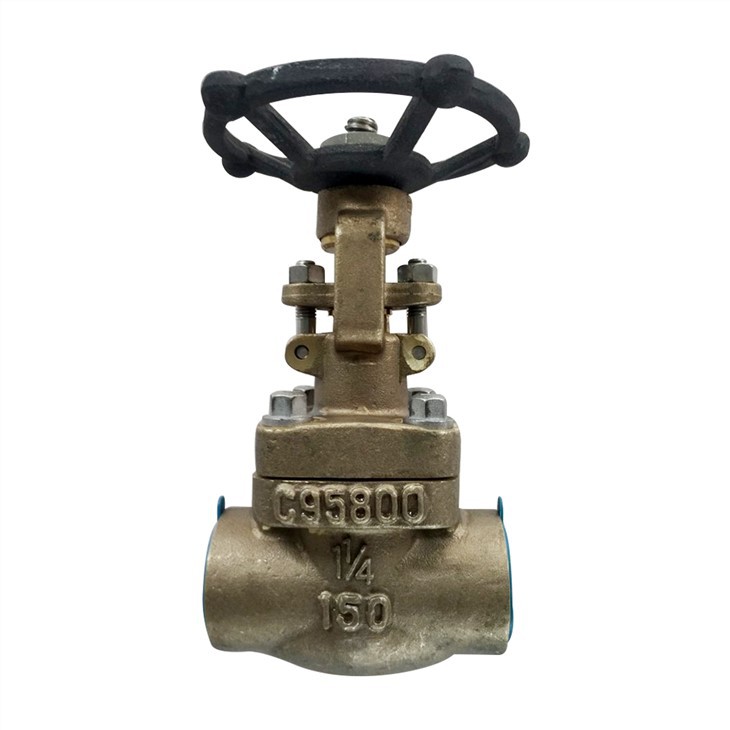

Deguonies gaublio vožtuvas

Uždaromasis vožtuvas vaidina svarbų vaidmenį nutraukiant ir sutramdant terpę dujotiekyje. Kaip nepaprastai svarbus uždaromasis vožtuvas, deguonies uždarymo vožtuvas sandarinamas, sukant momentą vožtuvo kote, o vožtuvo kotas yra ašine kryptimi. Ant vožtuvo atvarto daromas slėgis taip, kad vožtuvo atvarto sandarinimo paviršius ir vožtuvo lizdo sandarinimo paviršius būtų glaudžiai pritvirtinti, kad terpė netekėtų išilgai tarpo tarp sandarinimo paviršių. Deguonies uždarymo vožtuvo sandarinimo pora susideda iš vožtuvo atvarto sandarinimo paviršiaus ir vožtuvo lizdo sandarinimo paviršiaus. Vožtuvo kotas verčia vožtuvo atvartą judėti vertikaliai išilgai vožtuvo lizdo vidurio linijos. Deguonies uždarymo vožtuvo atidarymo ir uždarymo metu atidarymo aukštis yra mažas, srautą lengva reguliuoti, o gamyba ir priežiūra yra patogu, o slėgio taikymo sritis yra plati. Struktūriniu požiūriu deguonies uždarymo vožtuvas yra paprastesnis nei pirmasis, jį lengva gaminti ir prižiūrėti. Kalbant apie tarnavimo laiką, deguonies uždarymo vožtuvo sandarinimo paviršių nėra lengva dėvėti ir subraižyti. Vožtuvo atidarymo ir uždarymo metu tarp vožtuvo disko ir sėdynės sandarinimo paviršiaus nėra santykinio slydimo. Todėl sandarinimo paviršiaus susidėvėjimas ir dilimas yra nedidelis, todėl jis yra patobulintas. Sandarinimo poros tarnavimo laikas yra tai, kad deguonies uždarymo vožtuvo vožtuvo atvarto eiga yra visiškai uždaro proceso metu, o jo aukštis yra mažesnis nei pavojaus vožtuvo. Deguonies uždarymo vožtuvo trūkumas yra tas, kad atidarymo ir uždarymo momentas yra didelis ir sunku greitai atidaryti ir uždaryti. Kadangi srauto kanalas vožtuvo korpuse yra gana vingiuotas, skysčio srauto varža yra didelė, o dujotiekyje prarandama skysčio galia.

Dizaino funkcija +

1. Nominaliam slėgiui PN ≥1,6MPa, DN125 ～ 200 pritaikoma vidinė aplinkkelio struktūra; DN250 ～ 500 pritaikoma išorinė aplinkkelio vožtuvo struktūra. Jo tikslas yra sumažinti slėgio skirtumą prieš ir po vožtuvo, kad būtų išvengta didelio srauto, didelio šveitimo ir būtų išvengta aukštos temperatūros susidarymo, taip užtikrinant saugų deguonies vamzdžių tinklo veikimą ir sumažinant veikimo momentą.

2. Vidutinio srauto kryptis: PN ≥1,6MPa, DN≤100 terpė teka iš apačios vožtuvo kamščio į viršų (tai yra mažas įleidimas ir didelis išėjimas), DN≥125 terpė teka iš vožtuvo kamščio į dugnas (didelis įleidimas ir mažas išėjimas). Vožtuvas su DN ≥125 nustato aukšto terpės įleidimo ir žemo terpės išleidimo srauto kryptį. Viena vertus, reikalinga vidinio aplinkkelio vožtuvo struktūra, kita vertus, dėl terpės slėgio vožtuvo uždarymo jėga labai sumažėja.

3. Vožtuve yra statinės elektros saugos įtaisas, kad būtų išvengta kibirkščių dėl statinės elektros.

4. Palyginti su įprastais uždarymo vožtuvais, deguonies vamzdyno uždarymo vožtuvo kronšteino dalis turi visiškai uždarą konstrukciją, o apsauginį laikiklio dangtį galima atidaryti, kai sandarumas yra suspaustas, o tai atlieka naftos dulkių prevencija. Ir yra akivaizdžių naftos draudimų ženklų.

5. Pagrindinė korpuso medžiaga yra nerūdijantis plienas arba vario lydinys, pasižymintis puikiu antipirenu, sandarinimo paviršius yra korpusas arba danga D802, o likusios vidinės dalys pagamintos iš nerūdijančio plieno arba vario lydinio; transmisijos dalies tepimas pagamintas iš nedegių riebalų.

6. Visose dalyse taikomi griežti riebalų šalinimo ir našumo reikalavimai

Dizaino standartas +

· Dizainas: API600 / ASME B16.34 / API602 / BS5352

· Akis į veidą: API6D / ASME16.10 / ISO5752

· Jungės galas: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Lizdo suvirintas galas: ANSI B16.11

· Varžto galas: ANSI B1.20.1

· Užpakalinio suvirinimo galas: ASME B16.25 / ASME B16.25

· Testas: API6D, API598

· Priešgaisrinė: API607, API6FA

Techninė specifikacija +

· Dydis: 1/2 ”~ 64” (DN100 ~ DN1600) ”

· Klasė: 150 svarų ~ 2500 svarų (PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250)

· Jungtis: dvigubas flanšas

· Veikimas: sliekinė pavara - pneumatinė pavara

· Naudojimas: geležies ir plieno pramonė, metalurgija, naftos chemijos, chemijos pramonė

Medžiagos variantas +

· Korpusas: HTB1, aliuminio bronza, ASME 1565 C 86500, žalvaris, monelis, nerūdijantis plienas, SS304, SS316 ir kt.

· Rutulys: HTB1, ASME B564 NO400, aliuminio bronza, ASME 1565 C 86500, žalvaris, monelis, nerūdijantis plienas, SS304, SS316 ir kt.

· Stiebas: ASTM B 865 NO5500 、 C63200 、 F304 、 F316 、 SS321

· Sėdynė: PTFE, RPTFE, MONEL, ASME B564 NO400, C63200, F304, F316

JY41W deguonies uždarymo vožtuvas yra specialus vožtuvas, specialiai tinkamas deguonies vamzdynams. Atsižvelgiant į deguonies dujotiekio tinklo eksploatacines charakteristikas ir atsižvelgiant į deguonies terpės degias ir sprogias charakteristikas, projektavimo principai yra saugus ir patikimas veikimas bei geresni našumai ir kreipkitės į Kinijos metalurgijos pramonės ministeriją. Specialus uždarymo vožtuvas suprojektuoti ir pagaminti taip, kad būtų užtikrintas saugus deguonies vamzdynų tinklo veikimas, remiantis&„Deguonies saugos taisyklės GG“ nuostatomis. Pagrindinė JY41W / Y deguonies korpuso medžiaga, skirta per gaubtinį vožtuvą, yra pagaminta iš nerūdijančio plieno arba vario lydinio su puikiu antipirenu. Sandarinimo paviršius yra korpusas arba danga D802. Likusios vidinės dalys pagamintos iš nerūdijančio plieno arba vario lydinio; transmisijos dalies sutepimas yra nedegus tepalas ir pažymėtas akivaizdžiu alyvos uždraudimo ženklu. JY41W / Y deguoniui skirto tiesioginio uždarymo uždarymo vožtuvo struktūra, laikiklis pritvirtina visiškai uždarytą sandariklį ir statinio elektros pašalinimo įtaisą, o vožtuvo kote yra dulkių dangtelis. Nuo pat pateikimo į rinką didelių ir vidutinių plieno gamyklų, deguonies gamyklų ir naftos chemijos gamyklų deguonies vamzdžių tinklas pasitiki specialiu deguonies vamzdynų uždarymo vožtuvu! Deguonies vožtuvai dažnai naudojami atliekant fizinius ir cheminius eksperimentus. Dujos, tokios kaip vandenilis ir argonas. Šios dujos paprastai laikomos specialiuose aukšto slėgio dujų balionuose. Naudojant dujų slėgis per slėgio mažinimo vožtuvą sumažinamas iki eksperimento reikalaujamo diapazono, o paskui smulkiai sureguliuojamas kitais valdymo vožtuvais, kad dujos būtų įleidžiamos į naudojimo sistemą. Dažniausiai naudojamas slėgio mažinimo vožtuvas yra deguonies slėgį mažinantis vožtuvas arba trumpiau deguonies matuoklis. Kai kurios dujos, tokios kaip azotas, oras, argonas ir kitos nuolatinės dujos, gali naudoti deguonies slėgį mažinantį vožtuvą. Tačiau yra keletas dujų, tokių kaip amoniakas ir kitos korozinės dujos, kurioms reikalingi specialūs slėgį mažinantys vožtuvai. Rinkoje dažniausiai yra specialūs azoto, oro, vandenilio, amoniako, acetileno, propano ir garo slėgio mažinimo vožtuvai. Šių slėgį mažinančių vožtuvų naudojimas ir atsargumo priemonės iš esmės yra tokios pačios kaip deguonies slėgį mažinančių vožtuvų. Tačiau taip pat reikėtų pažymėti, kad specialūs slėgio mažinimo vožtuvai paprastai nenaudojami kitoms dujoms. Siekiant užkirsti kelią netinkamam naudojimui, tarp kai kurių specialių slėgį mažinančių vožtuvų ir plieninių cilindrų yra naudojamos specialios jungtys. Pavyzdžiui, tiek vandeniliui, tiek propanui naudojami kairiojo sriegio sriegiai, dar vadinami atvirkštiniais sriegiais, todėl montuojant reikia atkreipti ypatingą dėmesį.
